144 Core FC SMC ฮับกระจายไฟเบอร์แบบตั้งพื้น FDH Telecom Network Cabinet
คำอธิบาย:
ตู้เชื่อมต่อไฟเบอร์ออปติกเป็นอุปกรณ์ออปติกกลางแจ้งที่ออกแบบมาโดยเฉพาะสำหรับเครือข่ายการเข้าถึงไฟเบอร์ออปติกกลางแจ้งบรรลุการเชื่อมต่อใยแก้วนำแสง การประกบ การจัดเก็บ และการกระจาย
มีวิธีการติดตั้งสองแบบ: แบบตั้งพื้นและแบบตั้งพื้น
ข้อมูลจำเพาะ:
| ตัวเชื่อมต่อที่สิ้นสุดล่วงหน้า | LC, เซาท์แคโรไลนา, เอฟซี, เซนต์ |
| คอนเนคเตอร์ขัดเงา | UPC หรือ UPC |
| โหมดไฟเบอร์ | เอสเอ็ม/มม |
| จำนวนไฟเบอร์ | 144 SC.FC,ST Fiber หรือ 288 LC Fibers |
| ขนาด | 1030*540*300มม |
| สีเสื้อ | สีเทา |
| วัสดุแจ็คเก็ต | บตท |
| การรับประกัน | เป็นเวลาหลายปี |
| แอปพลิเคชัน | เอฟทีเอช โซลูชั่น |
| คำค้นสินค้า | ตู้ไฟเบอร์ออปติก 144 แกน, ตู้กระจายแสงกลางแจ้ง, ตู้กระจายแสงกลางแจ้ง 144 แกน, ตู้กระจายแสงกลางแจ้ง 144 แกน |
คุณสมบัติ:
1. ตัวเรือนมาตรฐาน ผลิตจากวัสดุคอมโพสิตพิเศษ (SMC) ที่มีความเข้มสูง ป้องกันการกัดกร่อน ต่อต้านริ้วรอย ปรับสภาพอากาศเลวร้ายต่างๆ พร้อมการซีลที่เชื่อถือได้ กันน้ำ และกันชื้น
2. ประตูบานเดี่ยว/คู่ กันฝุ่น กันน้ำและระดับการป้องกัน: 1P65
3. การออกแบบที่ดีสำหรับโครงสร้างภายใน ติดตั้งง่าย
4. ระบุการประกบและการกระจายอย่างชัดเจน
5. อะแดปเตอร์สามารถเป็น ST, FC, SC เป็นต้น
6. การกำหนดเส้นทางไฟเบอร์และพื้นที่เก็บข้อมูลภายในเพียงพอ
7. อุปกรณ์ยึดสายเคเบิลและอุปกรณ์ต่อสายดินที่เชื่อถือได้
8. การออกแบบที่ดีของ splicing routing และรับประกันรัศมีการโค้งงอของใยแก้วนำแสง
9. อุณหภูมิในการทำงาน -40C ถึง +40C
10. อุณหภูมิในการจัดเก็บ -40C ถึง +60C
11. ความชื้นสัมพัทธ์ ≤95% (+40C)
12. ความกดอากาศ 70Kpa ถึง 106Kpa
13. ความจุ 144 คอร์
ลักษณะโครงสร้าง:
การออกแบบโมดูลาร์ให้ความยืดหยุ่นมากที่สุด ตอบสนองความต้องการของการพัฒนาในปัจจุบันและอนาคต
ตัวเครื่องใช้ SMC หรือเหล็กกล้าไร้สนิมและพื้นผิวใช้สเปรย์ไฟฟ้าสถิต ดังนั้นจึงมีความทนทานต่อการกัดกร่อนและฟังก์ชันต่อต้านริ้วรอยได้ดี ระดับการป้องกันลมของตัวเครื่องถึงระดับ IP65ผลของน้ำค้างป้องกันนั้นยอดเยี่ยมมาก
ถาดโมดูลสามารถหมุนได้ 90 องศารอบแกนด้านหน้าซ้าย และมุมเอียงของอะแดปเตอร์ภายในโมดูลจะทำได้ 30 องศาการติดตั้งแบบคลิปล็อคช่วยให้มั่นใจได้ถึงรัศมีการโค้งงอของเส้นใยโดยตรงและป้องกันดวงตาจากการบาดเจ็บ
แผ่นเชื่อมสามารถหมุนได้ 90 องศาแล้วดึงออก จึงสะดวกต่อการก่อสร้าง และยังสะดวกต่อการขยายและบำรุงรักษา
ตู้เชื่อมต่อแบบไขว้มีประตูด้านหน้าและด้านหลัง มีพื้นที่เพียงพอสำหรับการเดินสาย สะดวกในการใช้งานและบำรุงรักษา
ตู้เชื่อมต่อแบบไขว้มีอุปกรณ์ที่เชื่อถือได้สำหรับความคงทน การปอก และการต่อลงดินของสายเคเบิลออปติก
ความต้านทานฉนวนระหว่างสายดินป้องกันไฟฟ้าแรงสูงกับกล่อง20,000MΩ /500V (DC)
แรงดันแบริ่ง > 3000VAC (50Hz) 1 นาที ไม่พัง เกิดไฟ
ตู้เชื่อมต่อไฟเบอร์ออปติกทดสอบความทนทานทางกล: ≥1,000ครั้ง
ขนาดตู้:
| พิมพ์ | ขนาด มม |
| ติดผนัง 96Cores | 600*450*280มม |
| ติดผนัง 144 แกน | 750*540*300มม |
| ตั้งพื้น 144 คอร์ | 1030*540*300มม |
| ตั้งพื้น 288 คอร์ | 1450*750*320มม |
| ตั้งพื้น 576 คอร์ | 1450*750*540มม |

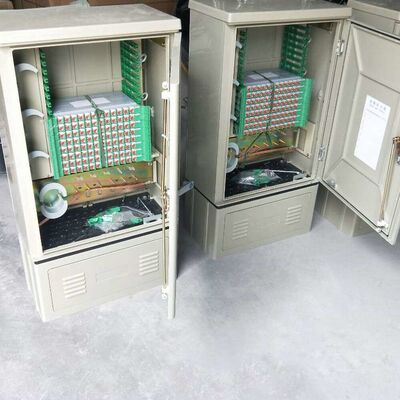

รูปถ่ายสินค้าเพิ่มเติมสำหรับการอ้างอิง:
